THK, sistemi per movimenti lineari a ricircolo di sfere.

Grazie alle guide LM di THK, le macchine utensili e i robot industriali sono in grado di eseguire operazioni di elevata precisione.
Oggi, i dispositivi di guida Linear Motion sono diventati dei componenti indispensabili per i sistemi meccanici ed elettronici, in una vasta gamma di settori industriali.

La guida LM è il prodotto principale di THK che, per la prima volta al mondo, incorpora il moto di rotolamento lineare, rendendola così adatta al suo utilizzo nelle macchine industriali.
Questo prodotto consente di sviluppare macchine di alta precisione, alta rigidezza, alto risparmio energetico ed alta velocità, nonchè caratterizzate da una lunga durata di esercizio.

Modelli di guide a ricircolo di sfere ingabbiate

Modelli di guide a pieno riempimento di sfere

SHS

Guida a ricircolo di sfere ingabbiate

Grazie alla geometria della pista, all’ingabbiatura e al particolare supporto le sfere non cadono se il carrello viene estratto dalla guida.Le sfere rotolano su quattro piste rettificate di precisione ricavate sulla rotaia LM e all’interno del carrello incui i frontali di ricircolo, incorporati nel carrello LM, consentono il ricircolo delle sfere.

Ogni serie di sfere è posizionata con un angolo di contatto di 45°, in modo tale che i carichi nominali applicati al carrello LM siano uniformi nelle quattro direzioni (radiale, radiale rovescia e laterali), permettendo l’uso della guida LM in tutti gli orientamenti.

Inoltre, il carrello LM può ricevere un precarico ben equilibrato, aumentando la rigidezza nelle quattro direzioni e mantenendo un coefficiente d’attrito basso e costante.

Torna in alto

SSR

Guida a ricircolo di sfere ingabbiate

E’ la prima guida a quattro ricircoli con tecnologia a sfere ingabbiate immessa sul mercato. La particolare disposizione delle sfere a 90° e 60° permette di aumentare sensibilmente le capacità di carico in direzione radiale e di avere un buon grado di allineabilità quando le guide sono disposte in parallelo.

Con questa serie i carichi nominali applicati non possono essere uniformi nelle quattro direzioni (radiale, radiale rovescia e laterali), prediligono infatti carichi radiali di compressione e non di trazione. La dimensione compatta in altezza del sistema completa la particolare caratteristica di usabilità del prodotto.

Queste guide vengono spesso utilizzate quando sono richiesti alti gradi di scorrevolezza e di velocità come macchine per confezionamento o applicazioni con motori lineari.

Torna in alto

SHW

Guida a ricircolo di sfere ingabbiate

Questo modello ha la caratteristica di essere basso e con guida larga per sopportare alti momenti enlla direzione trasversale al binario. Ha un contatto sfere a 45° incrociato che permette di avere capacità di carico uguale in tutte le direzioni.

Il modello SHW, che presenta una rotaia LM larga e un baricentro ribassato, è ottimale per applicazioni che richiedono un risparmio di spazio e un’elevata rigidezza al momento Mc. Ogni serie di sfere lavora con un angolo di contatto di 45° in modo tale che i carichi applicati al carrello LM siano uniformi nelle quattro direzioni (radiale, radiale rovescia e laterali), permettendo l’uso della guida LM in tutti gli orientamenti e per vaste applicazioni.

La capacità di autoallineamento, grazie alla configurazione faccia a faccia delle piste ad arco circolare uniche di THK (configurazione DF), permette l’assorbimento di un errore di montaggio anche con un precarico e consente così di ottenere un movimento lineare, uniforme e molto preciso.

L’utilizzo di gabbie elimina l’attrito tra le sfere e trattiene il lubrificante, permettendo una bassa produzione di micro particelle inquinanti.

Torna in alto

SPR/SPS

Guida a ricircolo di sfere ingabbiate

Questo tipo di guida LM avanzata raggiunge onde estremamente basse e rigidità estremamente elevata adottando 8 file di piste nella guida.

Questi modelli adottano 8 file di piste, sfere di piccolo diametro e blocchi super-lunghi per realizzare onde molto basse e rigidità ultra alta che superano la convenzionale guida LM. Con questo approccio, il numero di sfere effettive viene sostanzialmente aumentato e l’ampiezza dell’elemento rotante in movimento viene ridotta al minimo.

Questi nuovi modelli sono paragonabili alla guida idrostatica, la deformazione della sfera è ridotta al minimo per ottenere un’altissima rigidità che supera anche le guide a rulli, e contribuiscono a una maggiore precisione delle apparecchiature.

I modelli SPR / SPS sono in grado di ricevere carichi in tutte e quattro le direzioni: radiale, inversa radiale e laterale.

Torna in alto

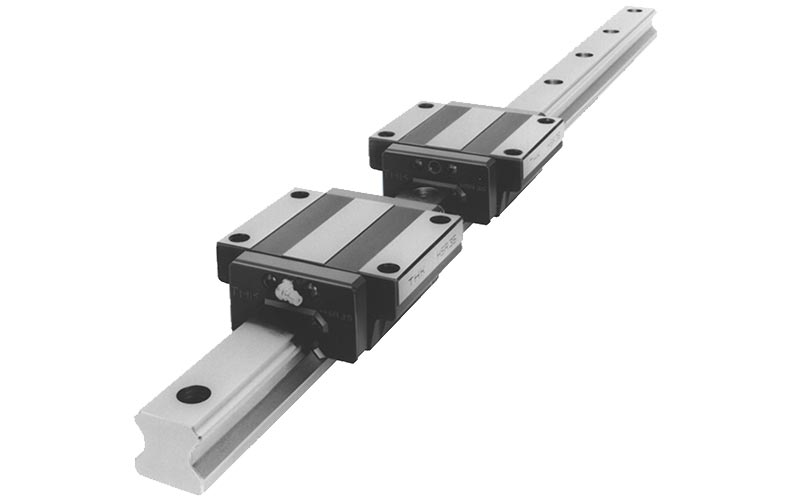

HSR

Guida a pieno riempimento di sfere

È la guida storica di THK è la prima guida a quattro ricircoli immessa sul mercato. Grazie alla geometria della pista e al particolare supporto le sfere non cadono se il carrello viene estratto dalla guida. Le sfere rotolano su quattro piste rettificate di precisione ricavate sulla rotaia LM e all’interno del carrello in cui i frontali di ricircolo, incorporati nel carrello LM, consentono il ricircolo delle sfere.

Ogni serie di sfere è posizionata con un angolo di contatto di 45°, in modo tale che i carichi nominali applicati al carrello LM siano uniformi nelle quattro direzioni (radiale, radiale rovescia e laterali), permettendo l’uso della guida LM in tutti gli orientamenti. Inoltre, il carrello LM può ricevere un precarico ben equilibrato, aumentando la rigidezza nelle quattro direzioni e mantenendo un coefficiente d’attrito basso e costante.

Torna in alto

HSV

Guida a pieno riempimento di sfere

La serie HSV eredita le caratteristiche più importanti della più nota serie HSR. Anche in questo caso i carrelli a quattro ricircoli di sfere scorrono su guide di precisione rettificate ad alta precisione, sono dotati di un sistema di ritenuta delle sfere e la struttura dei frontali di ricircolo garantisce un movimento scorrevole e silenzioso.
Inoltre, ogni fila di sfere è collocata a un angolo di contatto di 45°, rendendo di fatto i carichi nominali applicati al carrello uniformi nelle quattro direzioni (radiale, radiale inversa e laterali) e consentendo di utilizzare la guida con qualunque orientamento. La loro caratteristica costruttiva conferisce alla guida una notevole capacità di compensare disallineamenti in fase di installazione che potrebbero influenzare la precisione della corsa.

Sempre per quanto riguarda il carello HSV, la sua compattezza permette precisioni elevate e scorrimenti omogenei, senza dimenticare che un precarico ben bilanciato ne aumenta la rigidità nelle quattro direzioni mantenendo costante e limitato il coefficiente di attrito.
La compattezza è un fattore che trova nella guida HSV la soluzione ideale anche per tutte quelle applicazioni in cui lo spazio esiguo di montaggio sia un elemento importante per la realizzazione dell’applicazione stessa.
Infine, l’assenza di scivolamento differenziale – anche in presenza di precarico o carico parziale elevato – fa sì che il moto rimanga fluido con il risultato di rendere la guida particolarmente resistente all’usura e quindi con la possibilità di effettuare lunghi cicli di lavorazione.

Torna in alto

HCR

Guida a pieno riempimento di sfere

Con una struttura che è praticamente identica a quella dell’affermato modello di guida HSR, con uguale capacità di carico nelle 4 direzioni, questa guida circolare è un prodotto di nuova concezione che consente un movimento circolare molto preciso

Più carrelli si possono muovere individualmente sulla stessa rotaia. Disponendoli nei punti di carico si ottiene un progetto strutturale efficiente. Questo modello consente un movimento circolare molto preciso, senza gioco, a differenza delle guide a strisciamento o delle guide a rotelle. Può essere assemblato semplicemente montando la rotaia e i carrelli con viti.

Consente un movimento circolare anche su diametri di 5 m o superiori, che è impossibile con cuscinetti. Inoltre, l’impiego di questo modello semplifica il montaggio, lo smontaggio e il rimontaggio della struttura che si muove circolarmente.

Questo modello è in grado di ricevere carichi in tutte le direzioni grazie alla sua configurazione praticamente identica a quella del modello HSR.

Torna in alto

FBW/FBL

Guida telescopica

La guida telescopica è una guida lineare a costo contenuto con corsa limitata, costituita da un lamierino di acciaio lavorato di precisione mediante rullatura.

Sottile, compatto e facile da installare, questo prodotto è adatto per numerose applicazioni che richiedono l’utilizzo di guide lineari.

È un nuovo prodotto specializzato nella movimentazione di componenti per l’arredamento con caratteristiche di leggerezza e con dimensioni contenute.

Torna in alto

HRW

Guida a pieno riempimento di sfere

È una guida bassa utile in applicazioni in cui c’è necessità di sotenere gossi momenti sul carrello.

Grazie alla geometria della pista e al particolare supporto le sfere non cadono se il carrello viene estratto dalla guida. Le sfere rotolano su quattro piste rettificate di precisione ricavate sulla rotaia LM e all’interno del carrello in cui i frontali di ricircolo, incorporati nel carrello LM, consentono il ricircolo delle sfere.

Ogni serie di sfere è posizionata con un angolo di contatto di 45°, in modo tale che i carichi nominali applicati al carrello LM siano uniformi nelle quattro direzioni (radiale, radiale rovescia e laterali), permettendo l’uso della guida LM in tutti gli orientamenti. Inoltre, il carrello LM può ricevere un precarico ben equilibrato, aumentando la rigidezza nelle quattro direzioni e mantenendo un coefficiente d’attrito basso e costante.

Torna in alto

HR

Guida a pieno riempimento di sfere

La guida HR è un prodotto di nuova concezione che consente un movimento circolare molto preciso.

Più carrelli si possono muovere individualmente sulla stessa rotaia. Disponendoli nei punti di carico si ottiene un progetto strutturale efficiente. Questo modello consente un movimento circolare molto preciso, senza gioco, a differenza delle guide a strisciamento o delle guide a rotelle. Può essere assemblato semplicemente montando la rotaia e i carrelli con viti.

Consente un movimento circolare anche su diametri di 5 m o superiori, che è impossibile con cuscinetti. Inoltre, l’impiego di questo modello semplifica il montaggio, lo smontaggio e il rimontaggio della struttura che si muove circolarmente.

Questo modello è in grado di ricevere carichi in tutte le direzioni grazie alla sua configurazione praticamente identica a quella del modello HSR.

Torna in alto

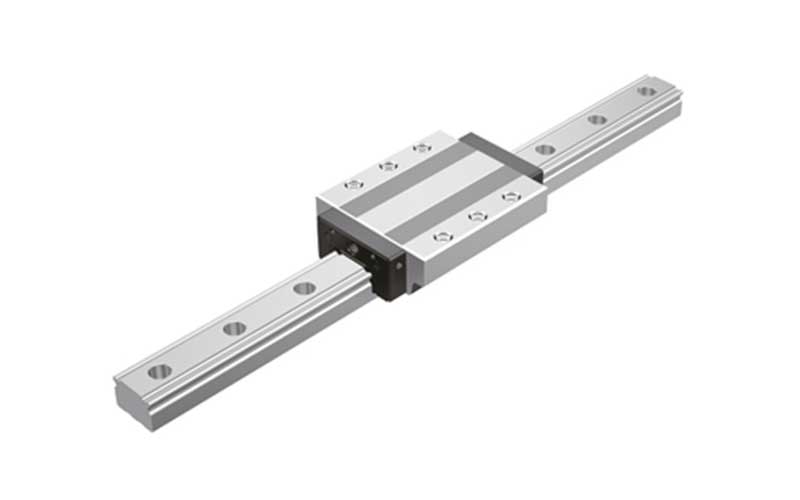

NR

Guida a pieno riempimento di sfere

Il modello di guida NR consente carichi radiali pesanti, ed è un prodotto sviluppato per il settore macchine utensili.

Ha un’altissima capacità di carico e di smorzamento nonchè alta resitenza agli urti e alle vibrazioni.

Rispetto alle guide a rulli ha una capacità di carico statica maggiore nonostante la struttura più compatta.

La particolare geometria delle piste di rotolamento delle sfere consentono a questa guida di sopportare meglio carichi radiali se paragonati ai laterali.

Torna in alto

HDR

Guida a pieno riempimento di sfere

Ideale per applicazioni con rotaia singola, il modello HDR presenta un design rigido che può essere utilizzato nei sistemi progettati con una singola rotaia LM. Consente ai sistemi lineari ad asse singolo di essere più compatti e leggeri.

E’ dotato di una struttura di contatto a sfere con elevata rigidezza nella direzione Mc, rendendo possibili le applicazioni ad asse singolo anche quando viene applicato un momento in quella direzione. Le piste di rotolamento delle sfere del modello HDR sono disposte sui lati della rotaia LM in modo da rendere difficile il deposito di corpi estranei su di esse. Per utilizzare il prodotto in modo più efficace, è possibile installare anche lamierini di copertura, migliorando ulteriormente le prestazioni di protezione dalla contaminazione.

Il modello HDR è dotato di una gamma di carrelli e rotaie LM intercambiabili che possono essere combinate liberamente purché abbiano la stessa taglia.

THK è il più importante brand giapponese nella tecnologia di scorrimento lineare ed è stato l’inventore della guida a ricircolazione di sfere.

THK è stato il primo produttore mondiale ad adottare la tecnologia a sfere ingabbiate (caged ball) che garantisce innumerevoli vantaggi rispetto alla tecnologia tradizionale. Resta comunque presente nel catalogo la famiglia di prodotti a pieno riempimento di sfere.

La gamma prodotti si distingue per la quantità di modelli adatti praticamente a qualsiasi esigenza nonché per l’alta qualità nota a tutto il mercato mondiale. I sistemi THK consentono di migliorare rapidamente la precisione, la velocità oltre al risparmio di manodopera degli strumenti meccatronici avanzati.

Dal 2011 ATTI è distributore ufficiale per i prodotti THK, come partner di alta categoria per qualità del servizio offerto.
