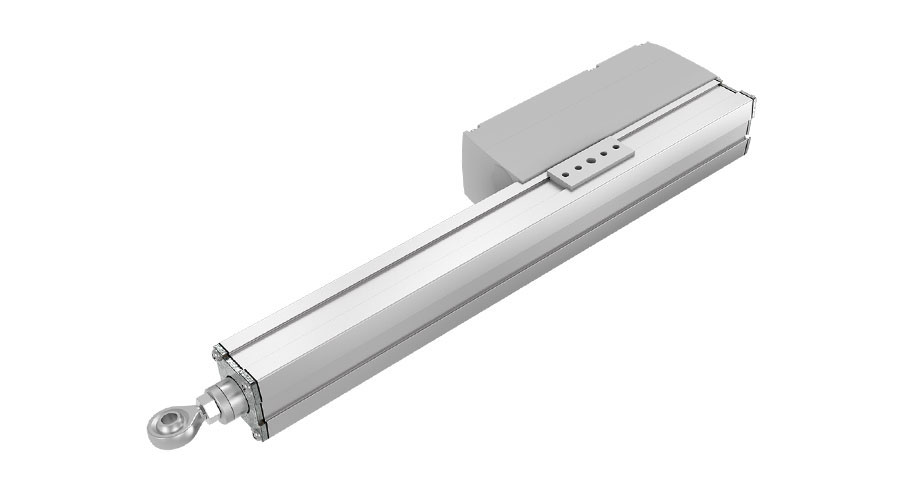

Attuatori lineari Serie VN1

L’attuatore elettrico VN1 è stato appositamente progettato per i sistemi di ventilazione e di evacuazione fumi, al fine di agevolare la rapida fuoriuscita di fumi, calore e gas tossici dagli edifici in caso di incendio.

Inoltre, permette di limitare l’accumulo di fumo che può formarsi nella parte inferiore delle stanze. L’attuatore elettrico VN1 è fabbricato in alluminio di alta qualità e si adatta perfettamente anche ad ambienti quali, ad esempio, le serre. Il VN1 è disponibile sia in versione a corrente continua (12 o 24V) che in versione a corrente alternata. Quest’ultima è dotata di un trasformatore SMPS integrato.

Principali caratteristiche

  • Tensione motore: 12V DC, 24V DC, 100~240V AC

  • Carico max.: 3 500N (spinta / trazione)

  • Velocità Max a pieno carico: 4.2 mm/s (con carico di 3 500N)

  • Velocità Max. senza carico: 10.4mm/s

  • Lunghezza retrattile (incluso l’attacco frontale): ≥ 217 mm (versione CA), ≥ 437 mm (versione CC)

  • Indice di protezione: fino a IP66

  • Corsa: 20~500 mm

  • Opzioni: Sensori di Hall, madrevite di sicurezza, sistema di serraggio finestra

  • Colori: nero, grigio

  • Range temperatura di esercizio: -15°C~ 50°C

  • Range temperatura di esercizio operativo: +5°C~+45°C

Maggiori informazioni

Documentazione e specifiche tecniche

Dimensioni

Dimensioni con tensione DC (mm)

Dimensioni con tensione AC (mm)

Scegli il modello di attuatore lineare TiMOTION adatto alle tue esigenze

TA2

Carico max. in spinta: 1,000N
Carico max. in trazione: 1,000N
Velocità massima: 67.5mm/s
Protezione IP: IP66D

TA2P

Carico max. in spinta: 3,500N
Carico max. in trazione: 2,000N
Velocità massima: 56.5mm/s
Protezione IP: IP66D

TA12

Carico max. in spinta: 12,000N
Carico max. in trazione: 6,000N
Velocità massima: 57.3mm/s
Protezione IP: IP66W

TA16

Carico max. in spinta: 3,500N
Carico max. in trazione: 3,500N
Velocità massima: 23.5mm/s
Protezione IP: IP66

TA23

Carico max. in spinta: 10,000N
Carico max. in trazione: 4,000N
Velocità massima: 39mm/s
Protezione IP: IP66W

TA38

Carico max. in spinta: 1,500N
Carico max. in trazione: 1,500N
Velocità massima: 12.5mm/s
Lunghezza retratta: ≥ 160mm

JP3

Carico max. in spinta: 2,000N
Carico max. in trazione: 2,000N
Velocità massima: 23.5mm/s
Protezione IP: IP69K

JP4

Carico max. in spinta: 4,500N
Carico max. in trazione: 3,000N
Velocità massima: 27.5mm/s
Protezione IP: IP69K

MA1

Carico max. in spinta: 4,500N
Carico max. in trazione: 4,500N
Velocità massima: 58.5mm/s
Protezione IP: IP69K

MA2

Carico max. in spinta: 6,000N
Carico max. in trazione: 6,000N
Velocità massima: 52.5mm/s
Protezione IP: IP69K

VN1

Carico max. in spinta: 3,500N
Carico max. in trazione: 3,500N
Velocità massima: 10.4mm/s
Protezione IP: IP66K
